產品規格 |
| 氣缸內徑 (mm) |
φ16 |
φ20 |
φ25 |
φ30 |
| 旋轉角度 |
90 ± 5° , 180 ± 5° |
| 轉軸軸徑 (mm) |
φ6 |
φ8 |
φ10 |
φ12 |
| 轉軸原點 (mm) |
詳見尺寸圖 |
| 工作媒體 |
已濾清之壓縮空氣(潤滑或未潤滑) |
| 使用壓力範圍 (kgf/cm²) |
1.3 ~ 7 |
| 使用溫度範圍 (°C) |
-10 ~ 60 |
| 允許軸向負荷 (kg) |
0.013 |
0.022 |
0.041 |
0.060 |
|
|
產品特性 |
雙動迴轉氣缸

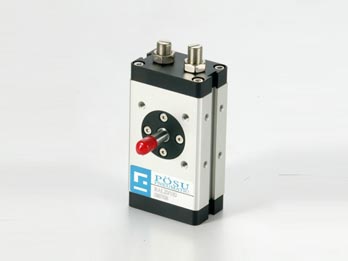

| RAL |
外軸型迴轉型 |

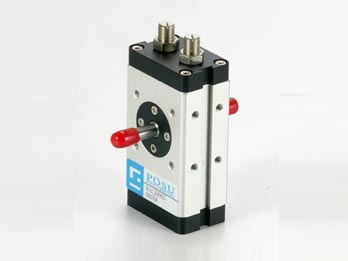

| RAL-D |
雙心外軸型迴轉型 |
本系列迴轉缸，造型美觀，性能優異，具高扭力。
一律附有磁性感應及角度調整裝置。 |
|
