產品規格 |
| 型式 |
PC2010 |
PC3010 |
PC4010 |

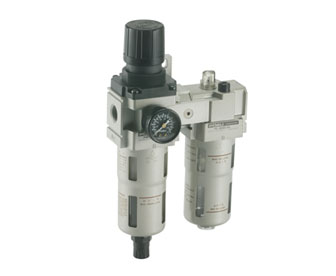

| 構成機器 | 調壓過濾閥 |
PW2000 |
PW3000 |
PW4000 |
| 給油器 |
PL2000 |
PL3000 |
PL4000 |
| 接管口徑 (G) |
1/8", 1/4" |
1/4", 3/8" |
1/2, 3/4" |
| 壓力錶接管口徑 (G)※ |
1/8" |
1/8" |
1/4 " |
| 使用流體 |
空氣 |
| 保證耐壓力 (kgf/cm² ) |
15 |
| 最大使用壓力 (kgf/cm² ) |
10.2 |
| 調壓範圍 (kgf/cm² ) |
0.5 ~ 8.7 |
| 環境和介質溫度 ( °C ) |
-5 ~ 60 無凍結狀態 |
| 過濾精度 ( µm) |
漂準: 5 / 選項: 0.01, 0.3, 2 |
| 建議用油 |
ISO VG32 |
| 杯材料 |
聚碳酸脂 |
| 重量 (kg) |
0.4 |
0.9 |
1.8 |
※ 只適用於圓形壓力錶 |
|
產品特性 |
| 名稱 / 型式 | 零件型式 |
參考頁數
|
| PC2000 |
PC3000 |
PC4000 |
| 選配零件 |
壓力錶
|
10 kgf/cm ²
| 圓形 |
K40110 |
K40 110 |
K40210 |
A-36 |
| 方形 |
GK27510 |
GK27510 |
GK27510 |
A-36 |
|
4 kgf/cm²
| 圓形 |
K40104 |
K40104 |
K40204 |
A-36 |
| 自動排水 | 浮球式N.C ※ |
─ |
AD53 |
AD53 |
─ |
| 差壓式 |
AD62
|
─
|
─
|
─
|
| 配管接頭 |
─
|
E30-04 |
E40-10 |
A-38
|
| T型分歧塊 |
Y21-M5
|
Y31-02 |
─ |
A-33
|
| L型托架 |
B210L
|
B310L |
B410L |
A-34
|
| T型托架 |
B210T
|
B310T |
B410T |
A-34
|
| O型隔板 |
Y20
|
Y30 |
Y40 |
A-33
|
| 2通口分歧塊 |
─
|
Y32-02 |
Y42-04 |
A-38
|
| 附屬裝置 | 殘壓排放閥 |
RHS2000-02
|
PHS3000-03 |
PHS4000-06 |
A-37
|
| 壓力開關 |
P1- □
|
P1- □
|
P1- □
|
A-39
|
| 數位壓力開關 |
P20□
|
P20□ |
P20□ |
A-41
|
※ 最小操作壓力: N.C-1.5 kgf/cm² |
|
